آسانسور هیدرولیکی

ابعاد استاندارد آسانسور هیدرولیکی

ابعاد آسانسور هیدرولیکی با توجه به حداقل مساحت کابین، حداکثر مساحت کابین و حداقل ارتفاع مفید آن تعیین می‌شود. به عبارت دیگر، ابعاد یک آسانسور هیدرولیکی بر اساس ظرفیت نامی آن مشخص می‌شود. اندازه‌گیری‌ها برای تأمین فضای کافی و ایمن آسانسور در محدوده‌های ذکر شده، باید دارای اندازه‌های قابل قبولی باشند. برای محاسبه ظرفیت و ابعاد کابین آسانسور با توجه به کاربری آن از محاسبات ترافیکی استفاده می‌شود. البته نباید ابعاد چاه آسانسور را نیز نادیده گرفت، چرا که این ابعاد بایستی با نوع سیستم، نوع سازه و تجهیزات هیدرولیک آسانسور همخوانی داشته باشند.

مراحل نصب و اجرای آسانسور هیدرولیکی

با توجه به نقشه آسانسور هیدرولیک، مراحل نصب و اجرای آن انجام می‌شود. این مراحل شامل نصب ریل، نصب جک آسانسور، نصب کارسلینگ، نصب پاور یونیت، اتصال شلنگ، نصب قطعات مکانیکی، نصب سنسورهای چاه آسانسور، نصب تابلوی فرمان و همچنین راه‌اندازی سیستم می‌شود. هزینه نصب آسانسور هیدرولیکی برای ساختمان‌های مسکونی متفاوت است، چرا که علاوه بر شرایط محیطی محل نصب آسانسور و هزینه‌های مربوط به تجهیزات آسانسور هیدرولیکی، فاکتورهای دیگری هم می‌توانند روی قیمت نصب آن تأثیر داشته باشند. اگرچه به‌صورت میانگین هزینه نصب کردن آسانسورهای هیدرولیکی در ساختمان‌های مسکونی چیزی بین ۱۵ الی ۳۵ میلیون تومان است، اما این قیمت ثابت نیست و با توجه به شرایط ممکن است تغییر کند. لازم به ذکر است که برای راه‌اندازی آسانسور باید از کمک افرادی که تجربه و صلاحیت فنی دارند، استفاده کنید، چرا که این کار کاملاً تخصصی است.

مزایا و معایب آسانسور هیدرولیکی

مزایا:

• ایمنی بالا: به دلیل ماهیت سیستم جک هیدرولیک، احتمال سقوط کابین در این نوع آسانسورها بسیار کم است.
• حرکت نرم و روان: آسانسورهای هیدرولیکی حرکت نرم و روان‌تری نسبت به آسانسورهای کششی دارند.
• فضای کمتر: برای نصب آسانسور هیدرولیکی به فضای کمتری نیاز است و نیازی به موتورخانه در بالای ساختمان نیست.
• هزینه کمتر: هزینه نصب و نگهداری آسانسورهای هیدرولیکی نسبت به آسانسورهای کششی کمتر است.
• صدای کمتر: آسانسورهای هیدرولیکی صدای کمتری نسبت به آسانسورهای کششی تولید می‌کنند.
• مصرف بهینه انرژی: در هنگام پایین آمدن کابین، موتور خاموش می‌شود و از نیروی جاذبه برای حرکت استفاده می‌شود.
• کاهش خطر برق گرفتگی
• حذف گاورنر: آسانسورهای هیدرولیکی برای فعال کردن سیستم ترمزهای اضطراری ایمنی، نیازی به گاورنر ندارند.
• افزایش فضای کابین: استفاده از سیستم هیدرولیک امکان افزایش فضای کابین آسانسور را فراهم می‌کند.
• کاهش هزینه‌های ساخت چاه آسانسور

معایب:

• محدودیت ارتفاع: آسانسورهای هیدرولیکی برای ساختمان‌های با ارتفاع زیاد مناسب نیستند.
• سرعت کمتر: سرعت آسانسورهای هیدرولیکی نسبت به آسانسورهای کششی کمتر است.
• تولید حرارت: در ترافیک بالا، روغن هیدرولیک گرم می‌شود و ممکن است باعث کاهش کارایی آسانسور شود.
• نشتی روغن: در صورت عدم نگهداری صحیح، ممکن است نشتی روغن در چاهک آسانسور اتفاق بیفتد.
• خوردگی: رطوبت زمین می‌تواند باعث خوردگی قطعات هیدرولیکی شود.



سطح صدا

سطح صدا (db)	موقعیت
۲۰-۴۰	در طبقه ی اصلی
۴۰ -۶۰	داخل کابین با در درحال بسته درحال حرکت با فن روشن
۵۰	داخل کابین با درب بسته درحال حرکت با فن خاموش
۶۰	داخل چاه
۶۰-۸۰	داخل



کاربردهای آسانسور هیدرولیکی

آسانسورهای هیدرولیکی به دلیل ویژگی‌های خود، در موارد زیر کاربرد دارند:

• ساختمان‌های مسکونی کم ارتفاع (۲ تا ۵ طبقه)
• ساختمان‌های اداری کم ارتفاع (۲ تا ۴ طبقه)
• بیمارستان‌ها و کلینیک‌های کوچک
• پارکینگ‌های طبقاتی
• کارخانه‌ها و صنایع
• ویلاها و خانه‌های قدیمی
• آسانسورهای باری و خودروبر



نحوه عملکرد آسانسور هیدرولیکی

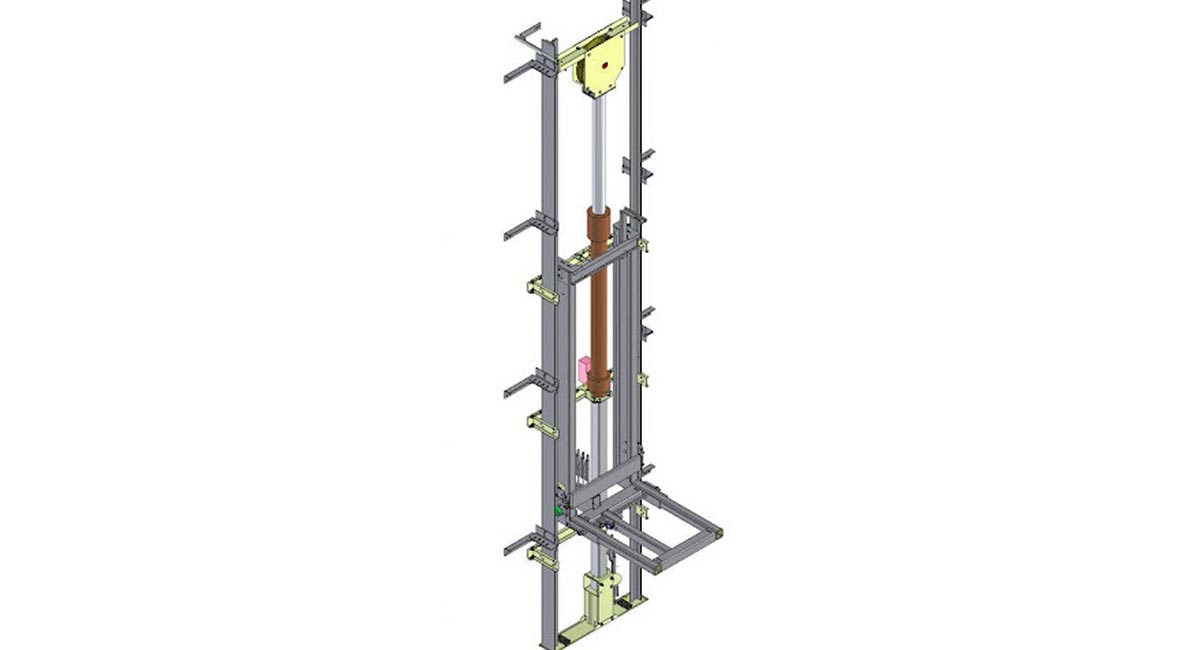

در آسانسورهای هیدرولیکی، جک هیدرولیک و پاوریونیت، اجزای اصلی برای جابجایی کابین هستند. برای بالا بردن کابین، موتور الکتریکی، پمپ روغن را به کار می‌اندازد و روغن را از مخزن به سیلندر جک منتقل می‌کند. این فشار روغن باعث افزایش طول جک و در نتیجه بالا رفتن کابین می‌شود. برای پایین آوردن کابین، موتور خاموش می‌شود و روغن از طریق شیر کنترل به مخزن باز می‌گردد. در این حالت، نیروی جاذبه و وزن کابین، آن را به سمت پایین هدایت می‌کند.

اجزای آسانسورهای هیدرولیکی

اجزای اصلی آسانسورهای هیدرولیکی علاوه بر جک هیدرولیکی، موتور، پاور یونیت و شیرهای کنترل، شامل موارد زیر می‌شوند:

• شیرهای اطمینان
• کاراسلینگ
• تابلو فرمان
• درب هیدرولیک
• لوله انتقال روغن
• ریل کابین
• ضربه گیر



انواع موتورآسانسور هیدرولیکی

موتور آسانسور هیدرولیکی دو نوع است. بعضی از این موتورها داخل روغن قرار می‌گیرند و برخی دیگر خارج از روغن قرار دارند.



انواع ریل آسانسور هیدرولیکی

نوع ریل	a	b	c
GL445	۴۵	۴۵	۵
GL505	۵۰	۵۰	۵
GF756	۷۰	۶۵	۹
GL708	۷۰	۷۰	۸
GF770	۷۰	۷۰	۹
GF762	۷۵	۶۲	۱۰
GL809	۸۰	۸۰	۹
GF829	۸۲	۶۸	۹
GF890	۸۹	۶۲	۱۶
GF975	۹۰	۷۵	۱۶
GF125	۱۲۵	۸۲	۱۶
GM890	۸۹	۶۲	۱۶
GM975	۹۰	۷۵	۱۶
GM125	۱۲۵	۸۲	۱۶
GM127-2	۱۲۷	۸۹	۱۶
GM127-3	۱۲۷	۸۹	۱۶



نکات مهم در انتخاب آسانسور هیدرولیکی

در انتخاب آسانسور هیدرولیکی باید به نکات زیر توجه کرد:

• ظرفیت: تعداد افراد یا میزان باری که آسانسور می‌تواند حمل کند.
• سرعت: مدت زمانی که آسانسور برای طی کردن یک طبقه نیاز دارد.
• نوع جک: جک مستقیم، غیرمستقیم یا زیر کابین.
• کیفیت قطعات: استفاده از قطعات با کیفیت و استاندارد.
• خدمات پس از فروش: گارانتی و خدمات پس از فروش شرکت ارائه دهنده.
• قیمت: مقایسه قیمت و کیفیت آسانسورهای مختلف.



نگهداری و تعمیرات آسانسور هیدرولیکی

برای افزایش طول عمر و کارایی آسانسور هیدرولیکی، باید به طور منظم سرویس و نگهداری شود. این موارد شامل:

• بررسی سطح روغن: سطح روغن هیدرولیک باید به طور منظم بررسی و در صورت نیاز تکمیل شود.
• تعویض روغن: روغن هیدرولیک باید در فواصل زمانی مشخص تعویض شود.
• بررسی و تعمیر قطعات: قطعات هیدرولیکی مانند جک، پمپ، شیر کنترل و … باید به طور منظم بررسی و در صورت نیاز تعمیر یا تعویض شوند.
• سرویس و نگهداری دوره ای: شرکت‌های آسانسور خدمات سرویس و نگهداری دوره‌ای ارائه می‌دهند که شامل بررسی و تعمیر تمام قطعات آسانسور می‌شود.



نتیجه گیری

آسانسورهای هیدرولیکی با توجه به مزایای متعدد خود، مانند ایمنی بالا، حرکت نرم و روان، و هزینه کمتر، گزینه‌ای مناسب برای ساختمان‌های کم ارتفاع و متوسط هستند. با این حال، محدودیت‌هایی مانند سرعت کمتر و محدودیت ارتفاع نیز دارند. در انتخاب آسانسور هیدرولیکی، باید به عواملی مانند ظرفیت، سرعت، نوع جک و کیفیت قطعات توجه کرد. همچنین، برای افزایش طول عمر و کارایی آسانسور، سرویس و نگهداری منظم آن ضروری است. با در نظر گرفتن نکات مهم در انتخاب، نصب و نگهداری، می‌توان از کارایی و طول عمر این نوع آسانسورها اطمینان حاصل کرد.
